CBB60系列
作者：admin 添加時間：2016-07-18 13:24:37 瀏覽：
CBB60系列
| 產品說明： |
| 選用優質電工級聚丙烯薄膜作介質、復合型高純度金屬為 電極，干式結構設計，阻燃塑殼或金屬鋁殼、環氧樹脂密封， 安全等級P2或P0可選。該系列產品具有高性價比、 高耐壓強度、長壽命等特點，主要適用于水泵、洗衣機、碎紙機等交流電動機的起動和運行。 |
典型線路圖:
認證標志 | UL﹑VDE﹑CQC | |
執行標準 | GB/T3667、 UL810 、EN60252 | |
氣候類別 | 25/70/21、25/85/21、40/70/21、40/85/21 | |
額定電壓 | 150VAC~600VAC (50/60Hz) | |
容量范圍 | 1μF～80μF | |
容量偏差 | ±5%(J)、±10%(K)、±105%(U) | |
試驗電壓 | 極間 | 2*UN (VAC)/60s |
極殼 | 2*UN+1000（VAC）/ 60s(≥2000VAC) | |
絕緣電阻(20℃) | 極間 | ≥2000MΩ .μF (500Vdc,60s) |
損耗角正切(20℃) | ≤0.002 (100Hz ) | |
防護等級 | P0 / P2 | |
故障電流 | 10,000AFC (UL810) | |

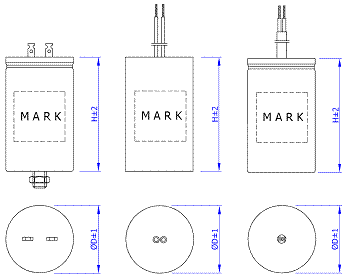

| 常用規格（Unit：mm） | ||||||||
| Rated Cap. | 250/300VAC | 350 VAC | 400/450VAC | 500VAC | ||||
D | H | D | H | D | H | D | H | |
6μF | 25 | 57 | -- | -- | 30 | 60 | -- | -- |
8μF | 30 | 60 | -- | -- | 35 | 60 | -- | -- |
10μF | 30 | 60 | -- | -- | 40 | 60 | 40 | 70 |
12μF | 35 | 60 | 35 | 60 | 40 | 60 | -- | -- |
15μF | 35 | 60 | -- | -- | 40 | 70 | -- | -- |
18μF | 35 | 60 | -- | -- | 45 | 70 | -- | -- |
20μF | 40 | 60 | 40 | 70 | 45 | 70 | 45 | 80 |
25μF | 40 | 60 | 45 | 70 | 45 | 80 | -- | -- |
30μF | 40 | 70 | 45 | 80 | 45 | 90 | 50 | 90 |
35μF | -- | -- | -- | -- | 50 | 90 | -- | -- |
40μF | 45 | 70 | 45 | 90 | 50 | 100 | 55 | 110 |
